CatPin | 3Dプリント向けモデルを自由に分割&ダボを自動生成!非破壊でカット位置を調整できるBlenderアドオン!

この記事は約2分3秒で読めます

Alex Sokol氏による、3Dプリント向けモデルの分割と接続部作成を効率化するBlenderアドオン「CatPin」のご紹介。
キャラクターやフィギュアなどのモデルを複数パーツへ分割し、組み立て用のピンとソケットを生成。分割位置や接続部を調整しながら、STLなどへまとめて書き出すことができます。

CatPin

CatPinは、Blender上で3Dモデルを3Dプリントしやすいパーツへ分割するためのアドオンです。
単純にメッシュを切断するだけではなく、分割部分へ組み立て用のピンとソケットを自動生成できるのが特徴です。

  • Straight Cut:平面を使った直線的なモデル分割
  • Curved Cut:制御点を使い、形状に沿った曲線状の分割ラインを作成
  • Manual Cut:自由描画やポイント配置による複雑な分割ラインの作成
  • 分割部分へピンとソケットを自動生成
  • 円柱型・台形型のほか、カスタム形状のコネクタにも対応
  • コネクタの位置・回転・スケール・サイズ・配置する側を調整可能
  • Connector Clearanceでピンとソケット間の隙間を調整
  • Cut Gapで分割面同士の隙間を調整
  • Draft Modeで元モデルを維持したまま分割位置やコネクタを非破壊編集
  • Easy Modeで分割からピン・ソケット生成まで素早く処理
  • Separate from Baseで2箇所につながったパーツを2つのカットを使って分離
  • Straight・Curved・Manual Cutを組み合わせて使用可能
  • 分割したパーツをBlender Collectionとして生成
  • STL・OBJ・FBXへの一括エクスポート
  • 約300万ポリゴンまでの高密度メッシュでテスト済み
  • 高密度なAI生成3Dモデルの分割用途にも対応
  • レジン・FDM方式の3Dプリントに対応

利用時の注意点

CatPinはすべてのモデルを自動的に3Dプリント可能な状態へ変換するツールではありません。
基本的に閉じたManifold Meshが必要で、下記状態は正常に処理できない場合があります。

  • Open Mesh
  • Non-Manifold Mesh
  • 壊れたジオメトリ
  • 激しい自己交差
  • 内部面
  • 重複したサーフェス
  • 極端に薄い形状

価格と動作環境

記事執筆時点ではSuperhiveにて以下のライセンスが販売されています。

  • Basic:$24(通常価格 $30)
    個人向けライセンス
  • CatPin Supporter Edition:$36(通常価格 $45)
    個人向けライセンス、個人的なお礼メッセージ
    およびクリエイターのInstagramハイライト
  • Business / Studio License:$80(通常価格 $100)
    1つのスタジオまたは制作チームのメンバー最大5名まで利用可能ビジネスライセンス

3Dプリント用にモデルを分割する作業って
地味に映像やゲームとは違う知識やノウハウが必要なので
こういうアドオンはとても助かりますね
「CatPin」はSuperhiveやGumroadから購入可能です!
是非チェックしてみてください!

リンク

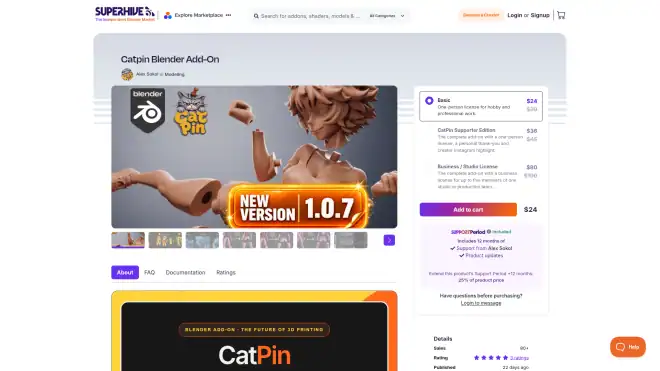

Screenshot of alexsokol.gumroad.com
