kame404（ @kame404 ）氏が「遊星歯車（プラネタリーギア）」メッシュを生成できる無料のBlenderアドオン「Planetary Gear Generator for Blender v1.0」をGithub上で公開しました！

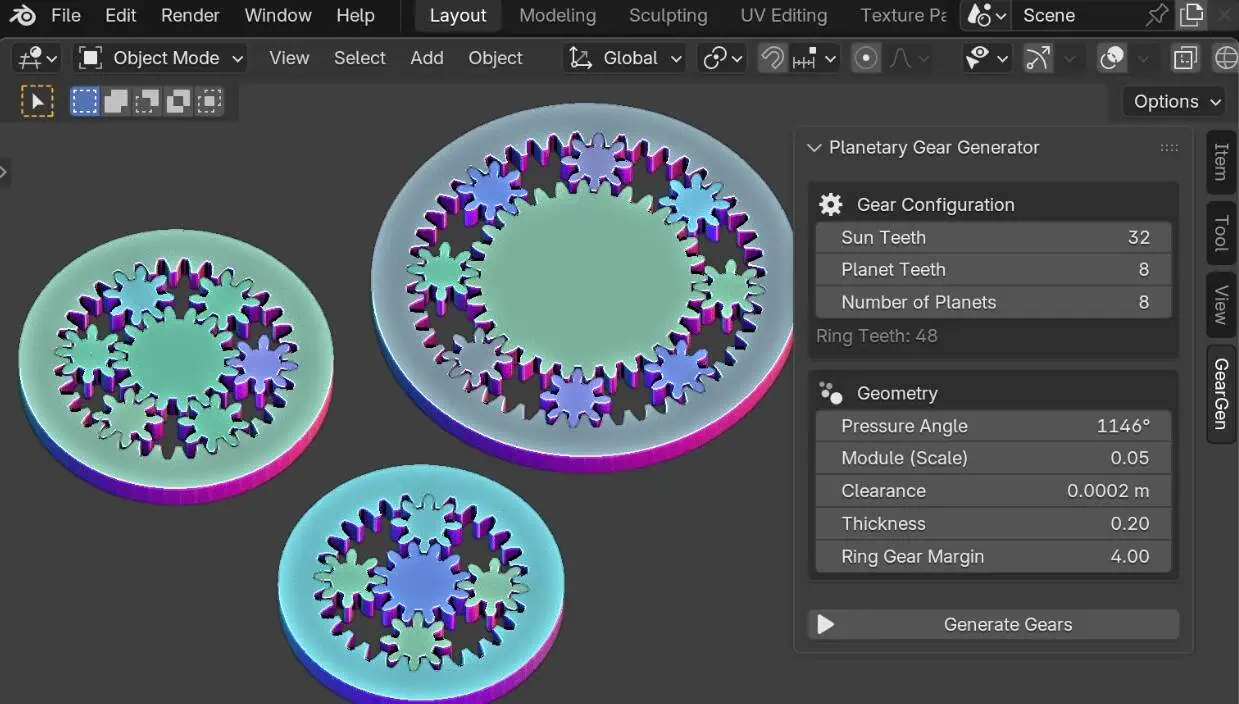

Planetary Gear Generator for Blender

Blenderで遊星歯車（プラネタリーギア）のセットを生成するためのアドオンです。

Gear Configuration (歯車の構成)

• Sun Teeth (サンギアの歯数): 中心の歯車（サンギア）の歯の数です。
• Planet Teeth (プラネットギアの歯数): 周りを公転する歯車（プラネットギア）の歯の数です。
• Number of Planets (プラネットギアの数): プラネットギアをいくつ配置するかを指定します。
• Ring Teeth (リングギアの歯数): 上記の設定から自動的に計算され、表示されます。

Geometry (ジオメトリ)

• Pressure Angle (圧力角): 歯の面の角度です。値を大きくすると歯が太く、鋭くなります。
• Module (Scale) (モジュール): 値が大きいほど、歯車全体が大きくなります。
• Clearance (クリアランス): 歯車同士の隙間です。
• Thickness (厚み): 生成される歯車の厚みです。
• Ring Margin (リングギアの余白): リングギアの外周の厚みを指定します。

リンク

Blenderで遊星歯車を生成するアドオンです。
Leemon Baird氏のアルゴリズムと「Planetary Gear Simulator」というWebアプリを参考にさせて頂きました。https://t.co/LMLDATsliy https://t.co/AF8h1k4Ixz pic.twitter.com/H3nVy93DqG

— kame404 (@kame404) August 6, 2025
